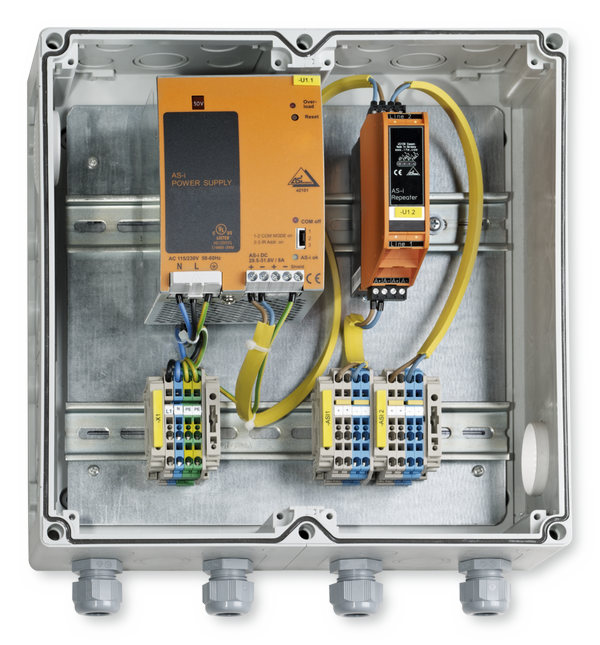

00134685_0
TNC-SVR01/TNC-SVR02
00134685_0

TNC-SVR02

PRE-CONFIGURED AS-I SWITCHBOX FOR REPEATERS TNC-A3226

Pre-configured modular base station with power supply units, relays and controllers, for the rapid implementation and adjustment of control systems

  • Space saving, compact design
  • All components are already wired to rail mount terminals
  • Quick, error free assembly and installation
  • Robust design
  • With TROXNETCOM Basic User Software for rapid and safe commissioning and configuration
  • Integral display, also for operation

Application

Application

  • Pre-configured AS-i base stations for repeaters (TNC-A2226), with an AS-i power supply unit TNC-A1258 = 8 A
  • Installed and wired to rail mount terminals
  • Plastic casing, free of halogens, with transparent cover

  • When a mains 230v AC power supply is connected this unit will create an additional segment and extend the AS-i fieldbus by a further 100m.  Two Repeaters can be connected in series resulting in three segments to create a fieldbus that contains 300m of cable.


Technické údaje

  • FUNCTION
  • TECHNOLOGY
  • SPECIFICATION TEXT
  • ORDER CODE
AS-i pre-configured switch boxes TNC-SVR01, TNC-SVR02 00134225_0


The TNC-SCR02 incorporates a AS-i repeater and 8 A AS-i power supply. When a mains 230v AC power supply is connected this unit will create an additional segment and extend the AS-i fieldbus by a further 100m.

Two Repeaters can be connected in series resulting in three segments to create a fieldbus that contains 300m of cable.

DescriptionTNC-SVR02
Casing dimensions (B × H × T)300 × 300 × 210 mm
Casing materialPlastic, free of halogens, with transparent cover
Wired componentsTNC-SVR02: 1 × TNC-A2226; 1 × TNC-A1258
Mains supply230 V AC, 50 Hz
Max. power consumptionTNC-SVR02: 0.24 KW
Pre fuse20 A
Protection levelIP 65


Standard description (characteristics)

Switch box 'Repeater'

  • Dimensions: 300 × 300 × 210 mm
  • Casing materials: Plastic, free of halogens, with transparent cover
  • Components: installed and wired to rail mount terminals
  • Cable glands: M20 with clamping bracket for mains cable and AS-i bus cable
  • Mains supply: 230 V AC, 50 Hz
  • Repeater: TNC-A2226
  • Power supply unit: TNC-A1258 = 8 A
  • Type: TNC-SVR02

00224513_0

 Type
TNC-SV       Configured switch cabinet

 Type of base station
R       Repeater
C       Controller
D       Display



 Components
       Repeater (R)
01       1×TNC-A2225, 1×TNC-A1256
02       1×TNC-A2225, 1×TNC-A1258
       Controller (C)
01DP       1×TNC-A1305, 1×TNC-A1256, 1×TNC-D1020
02DP       1×TNC-A1305, 1×TNC-A1258, 1×TNC-D1020
03DP       1×TNC-A1306, 2×TNC-A1256, 1×TNC-D1020
04DP       1×TNC-A1306, 2×TNC-A1258, 1×TNC-D1020
01MB       1×TNC-A1353, 1×TNC-A1256, 1×TNC-D1020
02MB       1×TNC-A1353, 1×TNC-A1258, 1×TNC-D1020
03MB       1×TNC-A1354, 2×TNC-A1256, 1×TNC-D1020
04MB       1×TNC-A1354, 2×TNC-A1258, 1×TNC-D1020
       Display (D)
TP043       1×TP043N, 1×TNC-D1030
TP057       1×TP057N, 1×TNC-D1030
TP104       1×TP104N, 1×TNC-D1030
TP121       1×TP121N, 1×TNC-D1030

 Relay module
       For controllers only (C)
       No entry: no relay module
R       1×TNC-Z0094
RR       2×TNC-Z0094



Stažení

informace o produktu

  • TROXNETCOM AS-i Pre-configured switch boxes

    K 4 – 6.2 – 44 Technical Leaflet 600 KB pdf
