BVAXO 10/50

PRO ODVOD TEPLA A KOUŘE TEPLOTNÍ TŘÍDY F400

Podle velikosti a požadovaného výkonu se používají oběžná kola s různým nastavením lopatek; uveďte při objednávání.
Kompaktní velikost umožňuje instalaci i ve stísněném prostoru.
Motory se mohou dodávat s tepelnými kontakty nebo s PTC termistorem
Skříň k dispozici ve všech barevných odstínech RAL
Také k dispozici s akustickou izolací.
Účinnost až 63 %
15 velikostí
Jmenovitý Ø oběžného kola 315 až 1 250 mm
Průtok vzduchu V max. 140 000 m3/h
Celkový tlak pt max. 1 500 Pa
Model M – s přímým pohonem. Oběžné kolo namontováno přímo na hřídeli motoru.

Podle velikosti a požadovaného výkonu se používají oběžná kola s různým nastavením lopatek; uveďte při objednávání.
Kompaktní velikost umožňuje instalaci i ve stísněném prostoru.
Motory se mohou dodávat s tepelnými kontakty nebo s PTC termistorem
Skříň k dispozici ve všech barevných odstínech RAL
Také k dispozici s akustickou izolací.
Účinnost až 63 %
15 velikostí
Jmenovitý Ø oběžného kola 315 až 1 250 mm
Průtok vzduchu V max. 140 000 m3/h
Celkový tlak pt max. 1 500 Pa
Model M – s přímým pohonem. Oběžné kolo namontováno přímo na hřídeli motoru.

Použití

Použití

Ventilátor pro reverzibilní provoz.
Instalace uvnitř požární oblasti i mimo ni bez dodatečného chlazení.

Použití

Ventilátor pro reverzibilní provoz.
Instalace uvnitř požární oblasti i mimo ni bez dodatečného chlazení.

Popis

Příslušenství

Systém pro diagnostiku ventilátorů VD
Monitorování ložisek metodou shock pulse STI
Kruhové tlumiče TSR (vstupní a výstupní strana)
Prodlužující kus
Revizní dvířka
Pružné vložky
Protipříruba
Ekvipotenciální pospojování
Sací nástavec
Ochranná mřížka (vstupní a výstupní strana)
Difuzor
Výfukový kus s ochrannou mřížkou
Montážní konzoly
Pružinové silentbloky
Svorkovnice
Servisní vypínač volný (mimo požární oblast)
Pozední rám s patkami (vstupní a výstupní strana)
Bezsilikonové provedení
Regulátor odváděného vzduchu a odvodu tepla a kouře
Ochrana povrchu kategorie C3 až C5

Klasifikace, normy a směrnice

Teplotní třída podle EN 12101 – část 3
F400 CE č.: CE 0761-CPR-0168 s prohlášením o vlastnostech (DoP)

Příslušenství

Systém pro diagnostiku ventilátorů VD
Monitorování ložisek metodou shock pulse STI
Kruhové tlumiče TSR (vstupní a výstupní strana)
Prodlužující kus
Revizní dvířka
Pružné vložky
Protipříruba
Ekvipotenciální pospojování
Sací nástavec
Ochranná mřížka (vstupní a výstupní strana)
Difuzor
Výfukový kus s ochrannou mřížkou
Montážní konzoly
Pružinové silentbloky
Svorkovnice
Servisní vypínač volný (mimo požární oblast)
Pozední rám s patkami (vstupní a výstupní strana)
Bezsilikonové provedení
Regulátor odváděného vzduchu a odvodu tepla a kouře
Ochrana povrchu kategorie C3 až C5

Klasifikace, normy a směrnice

Teplotní třída podle EN 12101 – část 3
F400 CE č.: CE 0761-CPR-0168 s prohlášením o vlastnostech (DoP)

Technické údaje

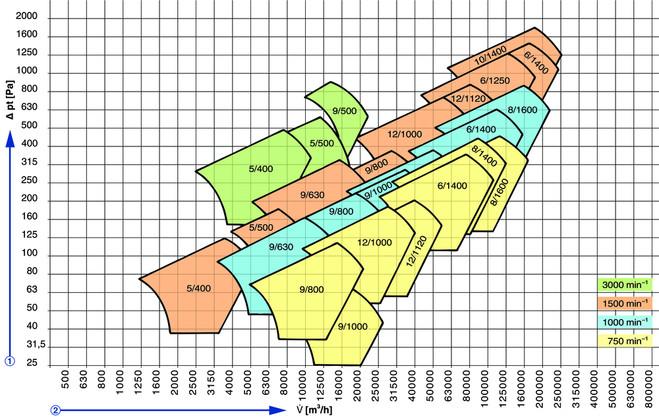

Rychlý výběr

BVAXO Rozsah výkonu 00229512_0

t = 20 °C
ρ = 1,2 kg/m³
①Celkový tlak
② Průtok vzduchu

Rozměry a hmotnost

BVAXO 10/50

Rozměry [mm]

①	②	Ø průměr	Øk	ØD	zxd	L	M_max
315	71-80	320	356	386	8 x 9,5	150	265
400	71-90	401	438	468	12 x 9,5	188	348
400	100	401	438	468	12 x 9,5	376	390
500	80-100	504	541	571	12 x 9,5	225	570
500	90-132	504	541	571	12 x 9,5	450	451
630	90-112	634	674	712	16 x 11,5	286	595
630	132	634	674	712	16 x 11,5	572	575
800	100-132	797	837	875	24 x 11,5	350	760
800	160	797	837	875	24 x 11,5	700	810
1000	132-180	1003	1043	1081	24 x 11,5	415	730
1000	200	1003	1043	1081	24 x 11,5	830	770
1120	132-200	1124	1174	1214	24 x 11,5	450	825
1250	250-280	1261	1311	1351	24 x 11,5	500	⊗
1400	250-315	1415	1465	1545	24 x 11,5	560	⊗
1600	250-315	1587	1637	1717	32 x 11,5	630	⊗

① Jmenovitá velikost, v případě instalace se silentbloky je potřeba prodlužující díl ( pro některé velikosti)•

② Velikost motoru model B3 •

⊗ Na vyžádání

detailed design

Here you’ll have direct access to select the BVDAX via the TROX TLT product configurator

Following features are at your disposal::

Based on your requirements of volume-flow, pressure and installation arrangement including desired accessories select the ideal fan…
Appropriate selection according to required power, sound, nominal size, price and production period
Options and accessories get assessed for plausibility
All required documents (e.g. technical specification, tender specification, certificates, drawings etc.) of specific selected fan to be downloaded or send by E-Mail

Proceed to fan design
